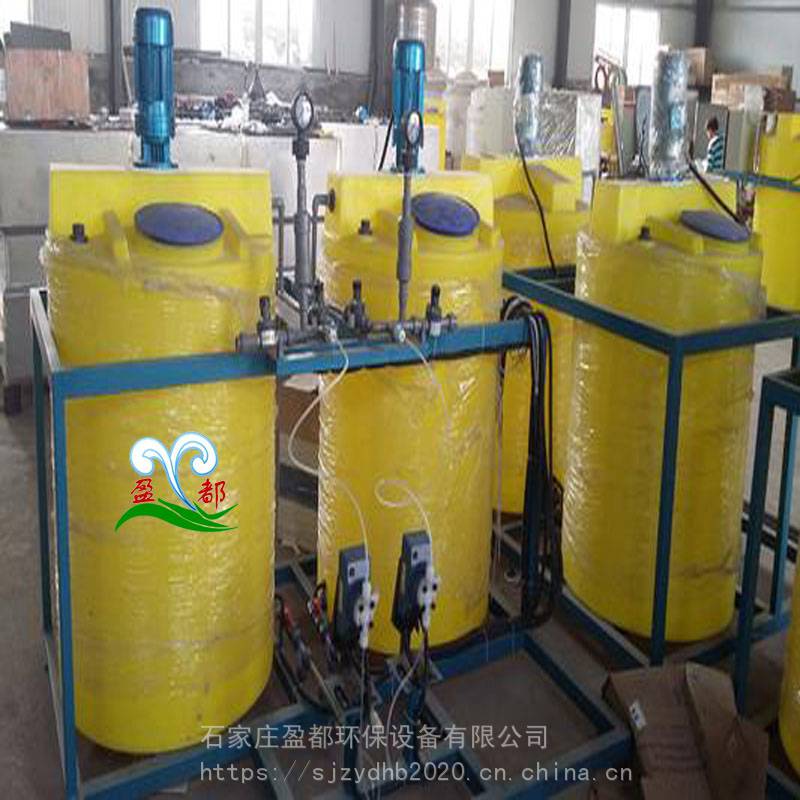

加药装置结构：
1.加药装置主要由溶液箱、搅拌器(可选)、计量泵、控制柜、管路、缓冲器、压力表、Y型过滤器、液位计、液位传感器(可选)、电导率(可选)、PH仪(可选)、腐蚀在线监测仪(可选)支架等组成。
2.加药装置各部件均集中安装在一个机架上，紧凑合理的组合成独立的加药单元，大大减少了化学设计和现场安装的工作量和减少占地面积。3.溶液箱配有板液位计，可实现就地显示，并具有低液位停泵保护功能。4.可实现就地手动调节加药和自动加药，各电器、仪表均集中装配在电器柜内，结构紧凑，投运调试和操作安全方便。1.将PH仪旋入PH仪接口，连接加药装置各管路，然后检查每个螺纹接口，加以固紧，以免流体泄漏。(1)打开电控柜接线盒，将符合计量泵电动机要求的三相四线制电源线接入对应的接线端子。4.按照所需配制的药液浓度，根据药剂的槽容积及药剂纯度，计量出药量、水量，将药加入药液槽，打开给水阀门，加入所需要的水量。5.配制溶液：将一定数量的药剂(固体或液体)，倒入溶液箱中，开启给水阀注水，当液面达到规定液面时停止注水，将计量装置调至所需要的投药量，再打开溶液箱截止阀便开始投药。6、投加药剂：开启加药系统的阀门，将计量泵加药量调整到某一数值，启动计量泵，向加药点投加药剂，不断调整计量泵加药量，使加药量满足工艺要求，若不能满足，需重新调整配制药液浓度。自动加药装置配置计量泵，计量泵为正排量形式，可调节冲程。7.溶液箱中残存物可通过排污管排出;溶液箱液位可根据液位计。8.当加药箱中的药液低于比较低液位时，加药泵自动停止工作。sldwy9.当加药箱中的药液PH值大于或者小于某一数值时(其数值参照附件PH仪说明书自行设定)，加药泵自动停止工作。10.当电导率大于设定值时(其数值参照附件电导率说明书自行设定)，排污阀打开排污直至电导率低于设定值，自动停止。11.腐蚀在线监测仪(具体操作见附件腐蚀仪使用说明书)13.根据药品的清洁程度，应定期对溶液箱进行清洗。2.杂物不得混入药液中，以免堵塞加药泵、流量计等;3.根据进水量与下达的投加药剂通知单，要及时加药量，达到zui佳处理效果。
